Equipamento de moldagem de celulose rotativa de 8 faces / linha de produção de bandeja de ovos de papel
Descrições:
Esta é uma linha de produção totalmente automática de bandejas de ovos, com alta automação e poupança de lobos.

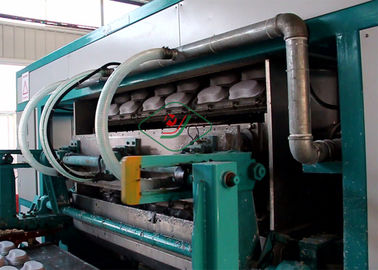

Este tipo de linha de produção é constituído por um sistema de polpa hidráulica, uma máquina de moldagem rotativa, uma linha de secagem de várias camadas e equipamentos corolários.
Utilizado principalmente para os produtos de estrutura simples, mas em grande quantidade, tais como bandejas de ovos, bandejas de frutas, caixas de ovos, porta-copos e produtos de cuidados médicos descartáveis, etc.
A matéria-prima é o lixo de papel, cartão, papel usado, livros, revistas, etc.
Peças de controlo elétrico da Siemens, peças de controlo pneumático da FESTO e da SMC.
Especificações:
|
Tipo de modelo
|
ER3000-B
|
ER4000-B
|
ER5000-B
|
ER6000-B
|
|
Capacidade
|
3000 pcs/hora
|
4000 pcs/hora
|
5000 pcs/hora
|
6000 pcs/hora
|
|
Requisitos do workshop
|
400m2
|
500m2
|
600m2
|
700m2
|
|
Consumo de electricidade
|
~ 115 kW
(170 kW instalados)
|
~ 150 kW
(240 kW instalados)
|
~ 190 kW
(290kw instalados)
|
~ 210 kW
(350 kW instalados)
|
|
Consumo de material
|
180~210 kg/h
|
250 ‰ 280 kg/h
|
320-350 kg/h
|
360-400 kg/h
|
|
Consumo de água
|
600 a 800 kg/h
|
800 a 1000 kg/h
|
1000 a 1200 kg/h
|
1200~1400 kg/h
|
|
Consumo de combustível
(um elemento selecionável)
|
Gás natural
|
55~65m3/h
|
70~80m3/h
|
85 ~ 95 m3/h
|
100 a 110 m3/h
|
|
GNL
|
19~22m3/h
|
25 a 29 m3/h
|
31 a 35 m3/h
|
36~40m3/h
|
|
Diesel
|
45 a 55 kg/h
|
62 a 70 kg/h
|
78 ~ 85 kg/h
|
90 a 98 kg/h
|
|
Óleo pesado
|
46 ~ 56m3/h
|
63 ~ 72 kg/h
|
79~87 kg/h
|
92~100 kg/h
|
|
Vapor
|
1.0~1,2 toneladas/h
|
10,3 a 1,5 toneladas/h
|
10,6 a 1,8 toneladas/h
|
10,8 a 2,0 toneladas/h
|
|
Madeira
|
190 a 220 kg/h
|
250 a 290 kg/h
|
310 a 350 kg/h
|
360 a 400 kg/h
|
|
Carvão
|
130 a 150 kg/h
|
160~190 kg/h
|
200 a 220 kg/h
|
240 a 270 kg/h
|
|
Requisitos de trabalhadores
|
4 a 5 pessoas
|
4 a 5 pessoas
|
4 a 5 pessoas
|
5 a 6 pessoas
|
|
Requisito de contêiner para transporte
|
6 x 40HQ
|
7 x 40HQ
|
8 x 40HQ
|
9 x 40HQ
|
|
Máquina de moldagem
|
Tipo rotativo com 8 placas.
|
Tipo rotativo com 8 placas, cada uma para 4 peças/tempo
|
Tipo rotativo com 8 placas, cada uma para 5pcs/tempo
|
Tipo rotativo com 8 placas, cada uma para 6 peças/tempo
|
|
Linha de produção de secagem
|
20mx2,2mx4m
6 camadas
|
22mx2,6mx4m
6 camadas
|
22mx3.0mx4m
6 camadas
|
22mx3,4mx4m
6 camadas
|
|
Observações:
1A capacidade calculada com base numa bandeja de 30 ovos embalados (dimensão 300x300 mm, peso 65g~70g).
2O tamanho da oficina é apenas para referência e pode ser ajustado de acordo com o tamanho real da fábrica do cliente.
|
Imagem do secador de várias camadas:
Como funciona a linha de produção:
| Sistema de pulverização |
Transformar resíduos de papel, tais como resíduos de cartão, jornais usados, em pasta de uma certa consistência. |
| Sistema de formação |
Ao ajustar a consistência da polpa, a polpa vai para a máquina de moldagem. Com a ajuda de vácuo e ar comprimido, os produtos serão formados nos moldes. |
| Sistema de secagem |
Após a formação, os moldes de transferência irão avançar e colocar no secador automaticamente. você pode escolher gás natural / GLP / diesel / óleo pesado / vapor / madeira / carvão para aquecer os produtos molhados. |
| Sistema de empilhamento e embalagem |
Após a secagem, os produtos vão para a embalagem, cortar o número dos produtos secos, esperar e empilhá-los. |
Links do YouTube:
4000pcs/h com secador de 6 camadas:https://www.youtube.com/watch?v=85eeIP8xCEY&t=3s
6000pcs/h com secador de 6 camadas:https://www.youtube.com/watch?v=YIeLPQnwO4M
3000 pcs/h com secador de uma única camada:https://www.youtube.com/watch?v=CX9NgjBZ0Nk
4000 pcs/h com secador de uma única camada:https://www.youtube.com/watch?v=JCu3xNpnCsM
6000 pcs/h com secador de uma única camada:https://www.youtube.com/watch?v=9XpyL-ggwi4
Para mais vídeos, você pode procurar "Empresa Guangzhou Nanya Pulp Molding Equipment"no YouTube e subscrevam-nos.
Aplicações:
- Caixas de ovos / caixa de ovos de 6 células / caixa de ovos de 10 células / caixa de ovos de 12 células;
- Taças de frutas / taças de copos / taças de semeadura / taças agrícolas / árvore de sapato;
- Pacotes industriais interiores, como para televisão, ventilador, bateria, ar condicionado e outros aparelhos eléctricos
- Produtos descartáveis de cuidados médicos, como banheira, almofada, urinal...

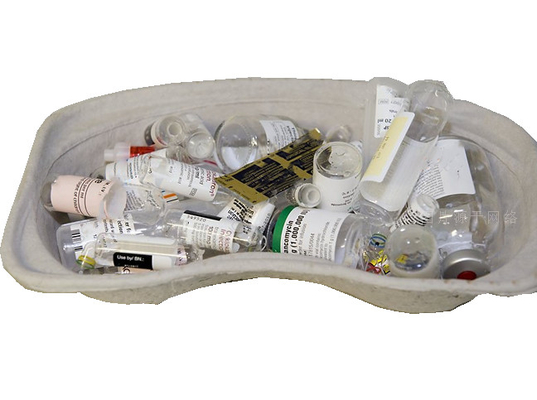

O seguinte é um tipo de bandejas médicas feitas pela nossa máquina, mudando moldes, a máquina pode fazer diferentes produtos.
Vantagens competitivas:
Uma experiência rica:Fundada em 1994, a NANYA é a primeira fabricante de moldagem de celulose na China;
Garantia tecnológica:Combinado com a alta e nova tecnologia com a instituição governamental e a Universidade de Tecnologia da China Meridional, com mais de 30 funcionários de I&D;
Experiência na fabricação de moldes:A NANYA oferece a mais ampla gama de tipos de equipamento/máquina e tamanhos de placas/ferramentas, bem como os moldes completos;
Largo Mercado:A NANYA tem mais de 60% da procura interna, já exportada para mais de 50 países e regiões;
Equipas fortes:Excelentes engenheiros, vendas e equipe de serviço pós-venda traz o melhor serviço para garantir a satisfação a longo prazo para nossos clientes.
Termos de negócio:
| Condições de pagamento |
30% de adiantamento antes da produção; 70% de saldo antes da entrega. |
| Condições de entrega |
FOB Guangzhou, China. (CNF e CIF também estão disponíveis.) |
| Tempo de entrega |
100 a 120 dias |
| Pacote |
Embalagem padrão de exportação |
| Garantia |
12 meses |
| Instalação |
Serviço de engenharia no estrangeiro disponível |
| Validade da cotação |
90 dias após a data da oferta |
| Serviço pós-venda |
Vamos enviar algumas peças sobressalentes para a impressão a quente gratuitamente e vamos fornecer o manual de funcionamento, desenho, diagrama de processo para toda a máquina.Método de manutenção para o trabalhador do comprador após a instalação. |
